Отличительные особенности
НАЗНАЧЕНИЕ:
Предназначен для распиловки облицованных плит, а также фрезерования и натяжения.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в производстве столярных изделий, деталей и элементов корпусной мебели, мебельных фасадов и других деревообрабатывающих и мебельных предприятий.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| Производитель | SICAR |
| Посадочный диаметр основной пилы, мм | 30 |
| Посадочный диаметр подрезной пилы, мм | 22 |
| Размеры рабочего стола, мм | 1180 х 1112 |
| Размеры каретки, мм | 1600 / 2600 / 3200 х 315 |
| Ход каретки, мм | 1600 / 2600 / 3200 |
| Максимальная ширина распиливаемого материала по линейке, мм | 1170 |
| Частота вращения основной пилы, об/мин | 4500 |
| Частота вращения подрезной пилы, об/мин | 7000 |
| Наклон пилы, ° | 0 - 45 |
| Высота пропила при 90°, мм | 100 |
| Высота пропила при 45°, мм | 75 |
| Мощность двигателя, кВт | 4 |
| Диаметр основной пилы, кВт | 300 |
| Диаметр подрезной пилы, мм | 90 |
| Размер рабочего стола, мм | 1112 х 290 |
| Диаметр шпинделя, мм | 32 |
| Рабочая высота шпинделя, мм | 105 |
| Частота вращения, об/мин | 2000 / 3100 / 4400 / 7000 |
| Вертикальный ход шпинделя, об/мин | 115 |
| Максимальный диаметр инструмента, мм | 180 |
| Длина, мм | 1600 / 2600 / 3200 |
| Ширина, мм | 1800 |
| Высота, мм | 875 |
| Вес, кг | 370 |

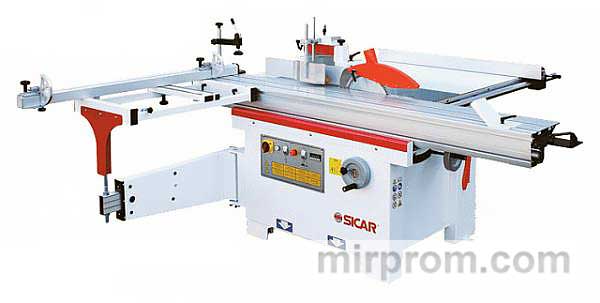

Станок пильно-фрезерный SICAR 400В
Контакты
Технические характеристики
| 1. Форматный раскрой плитных материалов (дсп, лдсп, мдф, фанера) | 2. Продольное профильное фрезерование | 3. Фрезерование шипов и проушин |
| 4. Продольное профильное фрезерование | 5. Торцевание пиломатериалов | |
|
ПИЛЬНЫЙ УЗЕЛ Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов. |
|
|
ФРЕЗЕРНЫЙ УЗЕЛ Фрезерный вал диаметром 32 мм. Четыре скорости вращения 2000 / 3100 / 4400 / 7000 об/мин дают возможность оптимально подобрать режим резания под разные задачи. |
|
|
КАРЕТКА Каретка длиной 2600 / 3200 мм обладает легким и плавным ходом и позволяет раскраивать листы ЛДСП, ДСП, MDF, фанеры, и т.д. |
|
|
НАКЛОН ПИЛЬНОГО УЗЛА ОТ 0 ДО 45° Осуществляется маховиком. Отображения угла наклона по электронному табло. Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам. |
|
|
РАСШИРИТЕЛЬНЫЙ СТОЛ Наличие расширительного стола позволяет удобно раскраивать листовой материал. Максимальная ширина распила по линейке 1170 мм. |
|
|
ПАРАЛЛЕЛЬНЫЙ УПОР Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления. Параллельный упор перемещается по усиленной цилиндрической направляющей и имеет точную подстройку. |
|
|
ПОПЕРЕЧНАЯ ЛИНЕЙКА Имеет 2 массивных флажковых упора и возможность поворота от 0 до 45° для угловых резов. Телескопическое удлинение позволяет базировать габаритные заготовки. Поддерживающий стол, на котором закреплена поперечная линейка, имеет усиленное крепление в 3-х точках к телескопической опоре. |
|
|
ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Позволяет надежно фиксировать детали на каретке. |
|
|
УПОР НА КАРЕТКЕ Передвижной упор на каретке исключает смещение заготовки при пилении. |
|
|
РЕГУЛИРОВКА НАПРАВЛЯЮЩИХ ЛИНЕЕК ФРЕЗЕРНОГО УЗЛА Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка. |
|
|
МАХОВИКИ РЕГУЛИРОВКИ Регулировка подъема/опускания фрезерного шпинделя и пильного узла, а также угла наклона пильного узла осуществляется алюминиевыми маховиками. |
|
|
ПРИЖИМНОЕ УСТРОЙСТВО MORI При фрезеровании прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора. |
|
|
ПАНЕЛЬ УПРАВЛЕНИЯ Простая и понятная панель управления расположена на передней части станка. Имеет кнопки:
|
|
|
АСПИРАЦИЯ На станке расположены 3 патрубка для подключения аспирации. |
