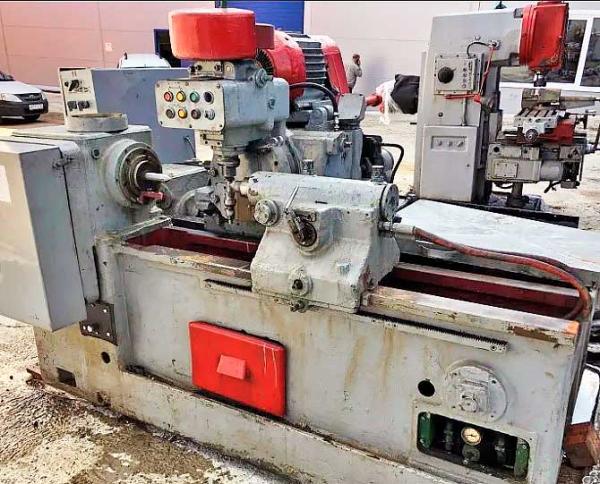

Станок шлицефрезерный мод. 5350А, L 1000мм

Щелевой фрезерный станок 5350A предназначен для фрезерования прямых прямых и эвольвентных канавок на валах, а также зубьев зубчатых колес, выполненных одновременно с валом.

Фрезерование канавок и зубьев зубчатых колес осуществляется червячной щелевой фрезой методом накатывания, аналогично нарезанию зубьев на зубофрезерных станках.

Фреза получает информацию о вращательном движении и движении подачи (движении вдоль оси обрабатываемого продукта), а обрабатываемый продукт получает информацию только о вращательном движении, согласованном с вращением фрезы.

Горизонтально-щелевой фрезерный станок 5350A работает в соответствии со следующим автоматическим циклом, показанным на рисунке.

Фрезерование может выполняться, когда каретка с резцом перемещается к задней бабке или от нее, против подачи или в направлении подачи.

Все движения фрезы и обрабатываемого продукта, необходимые для фрезерования канавок, выполняются автоматически.

Фреза подается на изделие, и рабочая подача включается в начале цикла, и фреза извлекается из изделия, а рабочая подача отключается в конце цикла с помощью гидравлики.

Ускоренное перемещение каретки с фрезой для возврата в исходное положение после окончания фрезерования осуществляется с помощью отдельного электродвигателя.

Штифт задней бабки перемещается гидравлически путем поворота управляющего крана вручную.

Шлицефрезерные станки мод. 5350А - фрезерная бабка перемещается по направляющим рамы, которые могут быть зафиксированы в требуемом положении в соответствии с размером детали. Фрезерная бабка несет шпиндель червячной фрезы. Его можно поворачивать в вертикальной плоскости для соответствующей установки оси червячного резца относительно оси детали под углом возвышения винтовой линии резца. Фрезерная бабка перемещается относительно детали вдоль ее оси (в зависимости от длины детали) и перпендикулярно ей (в зависимости от диаметра детали).

Обрабатываемая деталь устанавливается в центрах разделительной и задней бабки и поворачивается с помощью зажима.
