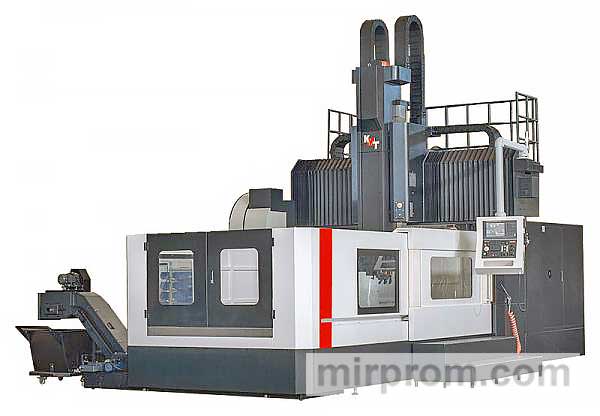

Портальные фрезерные центры KMT KPM 1020 и KPM 1525

Отличительные особенности

Назначение:

Портальные фрезерные станки с ЧПУ предназначены для черновой и чистовой обработкиxкрупногабаритных изделий из черных, цветных металлов и легированных сталей.

* Скорость вращения шпинделя на портальном фрезерном центре KMT KPM 1525 до 6000 об/мин при скорости подачи до 10000 мм/мин.

Предназначен для

• фрезерования,
• сверления,
• развертывания,
• нарезания резьбы.

Область применения:

Вертикальные фрезерные обрабатывающие центры серии KPM используются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиационной и энергетической промышленности.

Авиация
Автомобилестроение
Машиностроение
Контрольно-измерительные приборы

Схема механической обработки:

Обработка продукции

Конструктивные особенности:

• Станина
• Шпиндель
• Колонка
• Двигатель по оси X
• Система ЧПУ Fanuc plus 0i-mf (5)
• приводы подачи по оси X/Y/Z

Основание станка из цельнолитой трапеции профилированного ложа повышенной прочности. Корпус машины спроектирован с использованием конечно-элементного анализа, обеспечивающего необходимую стабильность динамической твердости и точности.

Высокая жесткость и твердость достигается за счет заполнения узлов машины вибродемпфирующим материалом и дополнительными ребрами жесткости.

Шпиндель производства ROYAL или VYU CHENG (Тайвань) отличается высокой точностью и повышенной жесткостью.

В блоке шпинделя установлены подшипники класса P4 (3 подшипника в передней опоре, 2 подшипника в задней опоре), а весь комплект шпинделя собран при постоянной температуре. Крутящий момент передается ременной передачей.

Крутящий момент достигает 70/95,5 Нм (постоянный/пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей.

Благодаря встроенному датчику положения шпиндель может выполнять свою ориентацию и жесткую функцию нарезания резьбы.

Колонна цельнолитая и представляет собой цельную конструкцию с ребрами жесткости, что обеспечивает жесткость и стабильный процесс обработки на всей высоте оси Z.

Для увеличения крутящего момента движения стола вдоль оси X установлен редуктор.

Базовая конфигурация включает в себя обновленную систему ЧПУ FANUC PLUS 0i-MF (5), ЖК-монитор 10,4 дюйма с ручным руководством на русском языке.

• Простота использования, превосходное качество работы, исключительная надежность системы, простота программирования
• Интерфейс на русском языке
• Система ЧПУ, оснащенная портом USB и сетевым портом, передняя панель для удобного использования, функция передачи данных, консоль перемещения MPG
• Самая распространенная система ЧПУ в России, что позволит легко найти машиниста для Вашего производства
• Наличие сервисного центра в России и склада запасных частей, устраняет необходимость остановки машины в кратчайшие сроки

Машины оснащены оригинальными приводами подачи от производителя FANUC (Япония), что обеспечивает высокую надежность, скорость и плавность движений.

Стандарт:

1. PMI/Hiwin BCH (Тайвань)
2. Журнал инструментов
3. PMI/Hiwin (Тайвань) Направляющие
4. Электрический теплообменник шкафа
5. Электрические компоненты Omron/Schneider
6. Маховик смещения оси
7. Сигнальная лампа
8. Освещение рабочей зоны
9. Пневматическая пушка и охладитель
10. Сепаратор охлаждающей жидкости дискового типа

li>

11. >Охлаждение шпинделя

PMI/Hiwin. (Тайвань)

Каждая сторона шариковой винтовой передачи имеет 6 подшипников, ее конструкция предварительного натяжения уменьшает тепловую деформацию.

В осях X, Y, Z используются CBP, обеспечивающие высокую точность и стабильность вращения, высокую эффективность и надежность. Скорость машины достигает 20 м/мин, сокращая время обработки.

Шариковый винт имеет функцию автоматической смазки, что повышает надежность машины и срок ее службы.

Направляющие производства PMI/Hiwin (Тайвань)

Роликовые линейные направляющие качения устанавливаются вдоль осей X, Y.

Прямые роликовые направляющие оснащены сепараторами, увеличивающими срок службы в 2-4 раза и увеличивающими нагрузку.

Роликовые направляющие имеют функцию автоматической смазки, что обеспечивает высокую точность и плавность хода.

Теплообменник электрошкафа

Теплообменник электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух или трех сменных режимах. Компенсирует перепады температур в цехе, особенно при превышении норм рабочей температуры.

Электрические компоненты Omron/Schneider

Электрический шкаф полностью соответствует стандартам CE, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат Omron и Schneider.

Маховик осевых перемещений

Поворотная стойка с ЧПУ FANUC оснащена маховиком, позволяющим в разы сократить время регулировки станка, обеспечивает перемещение станков по 4 осям (в случае дополнительной установки 4-й оси).

Сигнальная лампа

Основная функция сигнальной лампы - цветовая визуализация состояния машины, дистанционно информирует оператора о состоянии работы.

Освещение рабочей зоны

Современное светодиодное освещение в боковом положении обеспечивает полное освещение рабочего пространства машины и управление рабочей зоной в процессе эксплуатации.

Пистолет обдува воздухом и охлаждающей жидкостью

Пистолет обдува рабочей зоны сжатым воздухом и охлаждающей жидкостью облегчает удаление стружки с заготовки и очистку рабочей зоны станка.

Сепаратор охлаждающей жидкости дискового типа

Сепаратор охлаждающей жидкости предназначен для удаления масляных загрязнений из охлаждающей жидкости, что повышает эксплуатационные свойства охлаждающей жидкости.

Масляное охлаждение шпинделя

Система масляного охлаждения с динамическим регулированием температуры предотвращает перегрев и температурную деформацию шпинделя, обеспечивая точность обработки и длительный срок службы. Особенно важно при обработке алюминия и легких сплавов при высоких скоростях вращения шпинделя в течение длительного времени, где необходимо обеспечить максимальный отвод тепла от подшипников шпинделя.

Журнал инструментов

Журнал инструментов на 24 позиции.

Диаграмма крутящего момента и мощности шпинделя:

Дополнительные функции:
